Измерение люфта шарнира сочленения дорожного катка

Опубликовано: 18.08.2026

Люфт в шарнире сочленения катка удобно оценивать до полной разборки. Это не заменяет дефектовку пальцев и втулок, но позволяет понять масштаб проблемы, сравнить состояние с прошлым осмотром и решить, можно ли планировать ремонт или машина уже требует остановки.

В каталоге узел шарнира сочленения вынесен отдельно; фактический люфт при этом измеряют на конкретной машине в одинаковых контрольных точках.

Сначала исключить «ложный» люфт

Перед измерением проверяют крепёж, состояние рулевых цилиндров и опорных элементов. Перемещение рамы, которое кажется люфтом шарнира, иногда приходит из пальца цилиндра или разбитого крепления рядом. Если не разделить эти источники, цифра получится бесполезной.

Каток ставят на ровную площадку, исключают самопроизвольное движение и разгружают узел настолько, насколько позволяет безопасная процедура обслуживания. Работать рядом с шарниром при заведённой машине без предусмотренных производителем мер блокировки нельзя.

Простой способ увидеть перемещение

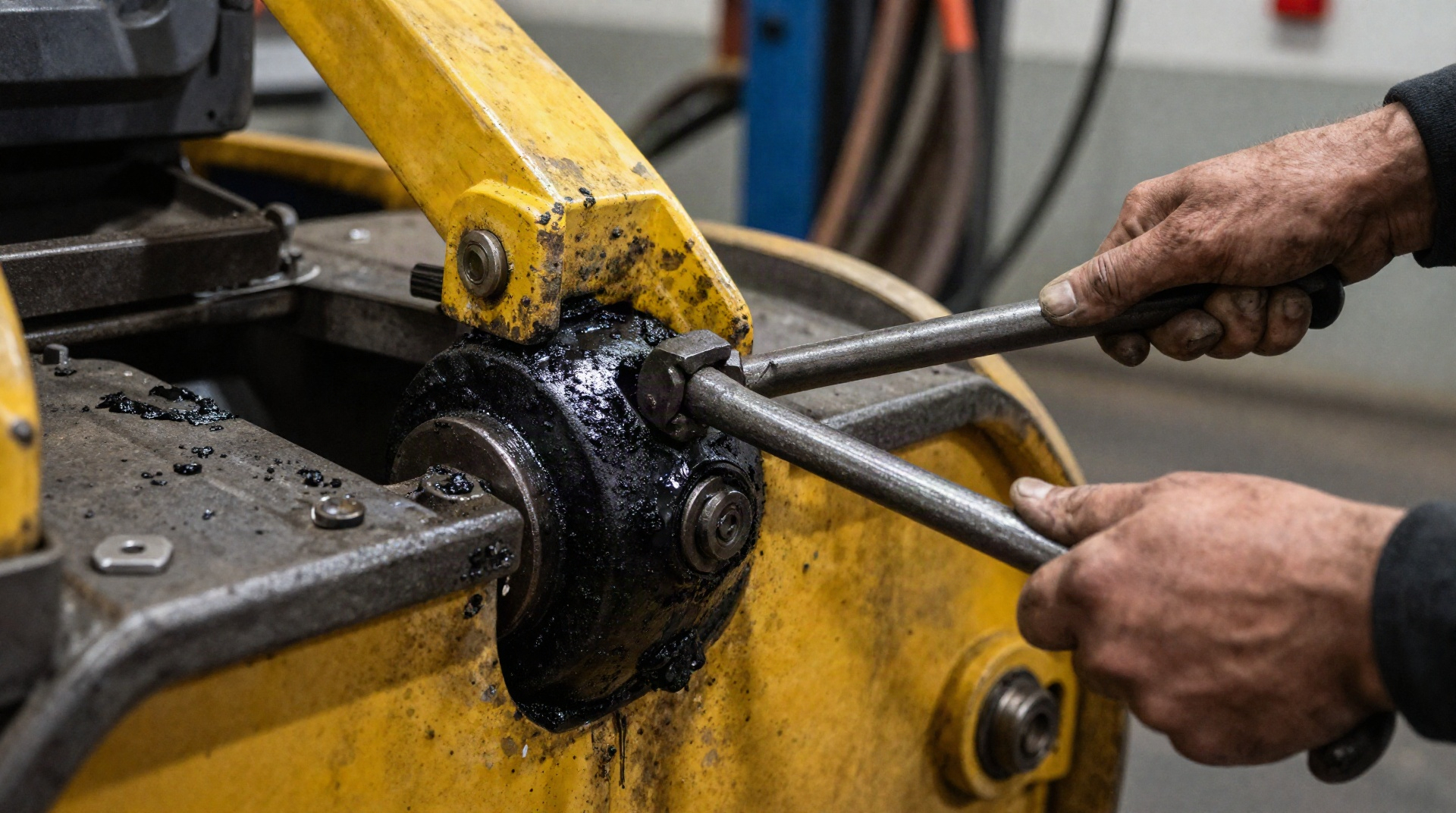

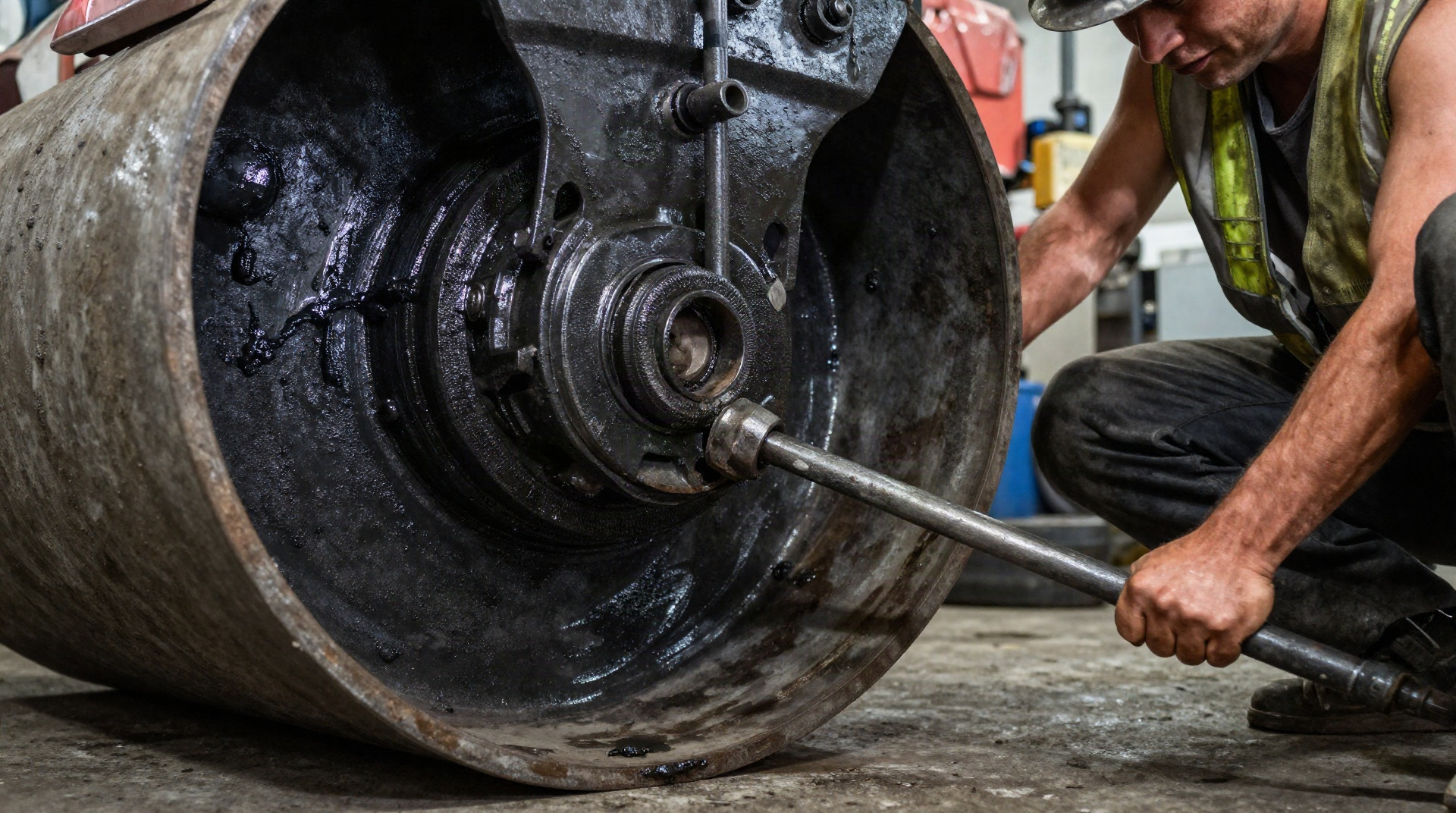

На двух частях рамы выбирают повторяемые точки и ставят метки. Помощник плавно создаёт нагрузку в одну и другую сторону допустимым способом, а механик наблюдает относительное перемещение. Для грубой оценки подходит индикатор или другой инструмент, который позволяет фиксировать небольшое смещение.

Важно измерять отдельно в разных направлениях. Радиальное перемещение, осевой ход и поворотный люфт описывают разные виды износа. Запись «есть люфт» почти ничего не даёт для следующего осмотра.

Что дополнительно смотреть во время проверки

• стук в момент смены направления нагрузки;
• неравномерное перемещение одной стороны шарнира;
• следы выдавленной смазки и металлической пыли;
• повреждение или подсыхание уплотнений;
• коррозию на открытых участках пальца;
• трещины и деформацию вокруг посадочных мест.

Сочетание нескольких признаков важнее одного измерения. Например, небольшой численный люфт с металлической стружкой в смазке может требовать более срочной дефектовки, чем чуть большее, но стабильное перемещение без следов разрушения.

Сравнивать нужно с самим собой

Если точный допустимый люфт неизвестен, полезен тренд. Одни и те же точки измеряют через установленный интервал и после тяжёлых работ. Резкое увеличение — понятный сигнал, даже если абсолютная цифра ещё кажется небольшой.

После смазки измерение можно повторить. Если характер стука и перемещения заметно меняется, это даёт дополнительную информацию о состоянии пары трения, но не отменяет проверку износа.

Когда без разборки уже не обойтись

Повод планировать дефектовку — быстро растущий люфт, постоянный тяжёлый стук, заметный перекос рам, повреждённые уплотнения и металлические частицы в зоне шарнира. Продолжение работы в таком состоянии ускоряет износ не только пальца и втулок, но и сопряжённых деталей рамы.

Как сделать измерение повторяемым

Главная ценность контроля — возможность сравнить сегодняшнее состояние с предыдущим. Для этого точки нанесения индикатора или линейки отмечают краской, записывают положение рамы и направление приложенной нагрузки. Измерение «где получилось» не даёт нормальной динамики.

Если каток обслуживает одна бригада, можно завести простой лист контроля шарнира с несколькими датами. В нём достаточно указать три направления перемещения, наличие стука и состояние уплотнений. Такой журнал помогает планировать втулки и пальцы заранее, а не искать их после внезапного увеличения люфта.

После ремонта контрольный замер выполняют снова в тех же точках. Он становится новой базовой отметкой: если через несколько смен люфт быстро возвращается, стоит проверять не только втулки, но и геометрию посадочных мест и качество смазки.

Если измерение выполняется после жалобы оператора на увод или рывки при повороте, эти симптомы тоже записывают. Они помогают связать численный люфт с реальным поведением машины и расставить приоритет ремонта.

Измерение до разборки ценно тем, что превращает субъективное «стало болтаться» в наблюдаемую динамику. Это помогает выбрать момент ремонта до того, как шарнир начнёт влиять на управляемость катка.

Как выбрать контрольные точки

Для повторяемого измерения точки нужно отмечать на неподвижной и подвижной частях соединения так, чтобы инструмент каждый раз устанавливался одинаково. Случайное измерение «между рамами» плохо сравнимо между проверками и может включать движение соседних деталей.

Отделяйте поворот от вертикального перемещения

В сочленении могут быть разные степени свободы. Поэтому важно понимать, какое именно относительное движение измеряется и предусмотрено ли оно конструкцией. Сервисная документация подсказывает, где контролируется износ конкретного пальца или втулки.

Рулевые цилиндры тоже участвуют в ощущении люфта

Люфт шарниров цилиндра, ослабленный палец или крепление могут давать заметный щелчок при смене направления. Перед разборкой центрального узла полезно наблюдать за каждым сопряжением отдельно при безопасной контролируемой проверке.

Фиксация рам перед измерением

Если сервисная процедура требует определённого положения сочленения, его нужно воспроизвести перед каждым сравнительным измерением. Разное положение рулевых цилиндров или рам может менять нагрузку на сопряжение и делать цифры несопоставимыми.

Осмотрите смазку на выходе из соединения

Свежая загрязнённая смазка с заметными частицами может быть поводом для более подробного осмотра, но по одному внешнему виду нельзя назначить ремонт. Важно понять, проходит ли смазка через узел и нет ли повреждения уплотнений.

После разборки маркируйте положение деталей

Если втулки или шайбы имеют ориентацию, её фиксируют до снятия. Это упрощает анализ характера износа и предотвращает случайную перестановку элементов при сборке.

После измерения нужен вывод о причине

Само число ещё не определяет ремонт. Нужно установить, какая пара деталей изношена, есть ли повреждение посадочного места и почему смазка или крепление не удержали состояние. Только после этого комплектуют детали.
